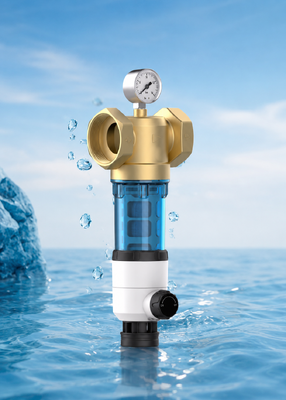

집 전체 물 사전 필터 40 미크론 양면 스크래핑 압력 게이지 BriskSpring T1-Z2-BS

제품개요

T1-Z2-BS는 호환 가능한 집 전체 물 시스템을 위한 상류 여과 단계를 제공합니다.

물은 40미크론 스테인리스 스틸 메쉬를 통과하며 눈에 보이는 침전물과 부유 입자는 필터 하우징 내부에 유지됩니다. 내부 스크래핑 어셈블리는 필터 스크린의 수동 청소를 지원하고 배수 구조는 유지 관리 중에 수집된 침전물을 배출할 수 있도록 합니다.

외부 압력 게이지를 사용하면 작동 중 시스템 압력을 편리하게 관찰할 수 있습니다.

주요 특징

SUS316L 스테인리스 스틸 필터 메쉬는 도시 수돗물 사전 여과에 대해 40미크론의 나열된 여과 정밀도를 제공합니다.

내부 스크래핑 어셈블리는 수동 유지 관리 중에 필터 스크린 청소를 지원하도록 설계되었습니다.

상단에 장착된 압력 게이지를 통해 사용자는 작동 중 수압을 관찰할 수 있습니다.

나열된 물 유량은 호환 가능한 집 전체 급수 응용 분야의 경우 4m3/h 또는 17.6GPM입니다.

이 제품은 침전물 배출 및 일상적인 유지 관리를 위해 수동 세척 모드를 사용합니다.

메인 커넥터 부분은 제품 시트에 따라 H59-1 황동으로 만들어졌습니다.

스테인레스 스틸 필터 스크린은 청소하고 재사용할 수 있습니다. 실제 유지보수 빈도는 현지 물 상태 및 사용량에 따라 다릅니다.

제품 시트에는 3/4인치 및 1인치 연결 옵션이 나열되어 있습니다.

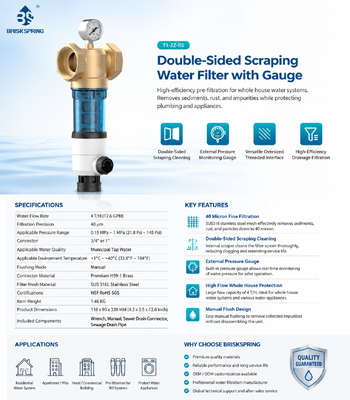

기술 사양

주요 구조 구성 요소

• 황동 머리
• 외부 압력 게이지
• 하우징 O-링
• 필터 하우징 어셈블리
• 긁힌 자국 청소 어셈블리
• 필터 스크린 조립
• 역세개구덮개
• 수동 배수 구조

작동 원리

시립 수돗물은 황동 필터 헤드로 들어가고 40미크론 SUS316L 스테인레스 스틸 메쉬를 통과합니다.

눈에 보이는 침전물과 부유 입자는 필터 스크린에 의해 유지됩니다. 유지 관리 중에 스크래핑 어셈블리는 메시 표면 청소를 지원합니다. 수집된 퇴적물은 수동 배수 구조를 통해 배출될 수 있습니다.

압력 게이지를 통해 사용자는 작동 중 시스템 압력을 관찰할 수 있습니다.

제품 장점

하류 배관 및 수도 장비 이전에 호환되는 가정용 급수구에 설치하도록 설계되었습니다.

외부 게이지는 현재 수압을 직접적으로 표시합니다.

필터 스크린, 스크래핑 어셈블리, 하우징 및 밀봉 구성 요소는 구조 도면에서 별도의 서비스 가능한 부품으로 표시됩니다.

이 제품은 수동 세척을 사용하며 전기 연결이 필요하지 않습니다.

나열된 치수는 110 x 90 x 320mm이므로 호환되는 수직 파이프라인 위치에 설치할 수 있습니다.

권장 애플리케이션

• 집 전체의 수돗물 사전 여과
• 주거용 물 유입 시스템
• 아파트 및 빌라 급수 시스템
• 하류 물 장비 이전의 상류 퇴적물 보호
• 호환되는 배관 및 수처리 설비

설치 참고 사항

설치하기 전에 다음을 확인하십시오.

• 필요한 연결 크기
• 실제 스레드 표준
• 남성과 여성의 연결 배열
• 물 흐름 방향
• 설치 공간
• 배수관 위치
• 시스템 수압

확인된 제품 설명서에 따라 필터를 수직으로 설치하세요. 배수 구역은 일상적인 세척 및 유지 관리를 위해 접근 가능한 상태로 유지되어야 합니다.

유지보수 지침

실제 침전물 축적량에 따라 필터를 검사하고 청소하십시오.

유지 관리 빈도는 다음에 따라 달라질 수 있습니다.

• 지역 수질
• 퇴적물 농도
• 가정용 물 소비량
• 압력 조건
• 유량 감소

필터 하우징을 제거하거나 정비할 때는 제공된 렌치를 사용하고 제품 설명서를 따르십시오.

FAQ

나열된 여과 정밀도는 40미크론입니다.

제품 시트에는 도시 수돗물이 적용 가능한 수질로 기재되어 있습니다.

아니요. 나열된 세척 모드는 수동입니다.

나열된 물 유량은 4m3/h 또는 17.6GPM입니다.

나열된 연결 크기는 3/4인치와 1인치입니다.

필터 메쉬는 SUS316L 스테인레스 스틸로 표시됩니다.

예. 외부 압력 게이지는 황동 필터 헤드에 통합되어 있습니다.

나열된 구성 요소에는 렌치, 설명서, 하수 배수 커넥터 및 하수 배수관이 포함됩니다.
